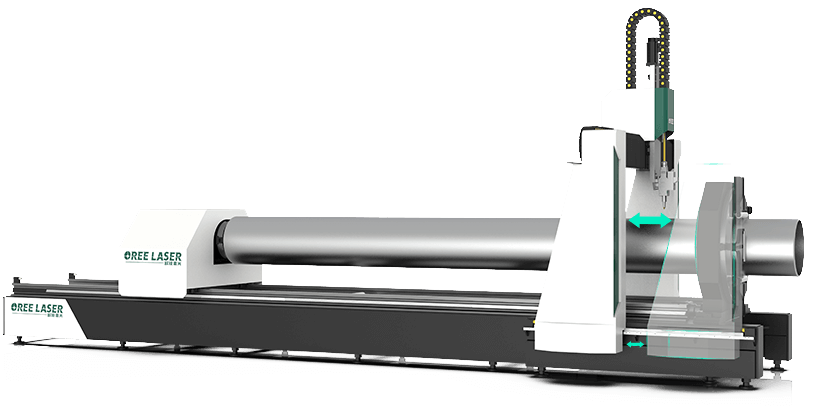

Estructura móvil del pórtico

Diseño horizontal de la cama, diseño de dos Chuck, Centro de gravedad bajo, estable y sólido; Estructura de pórtico móvil para satisfacer las necesidades de corte de piezas largas y cola corta.

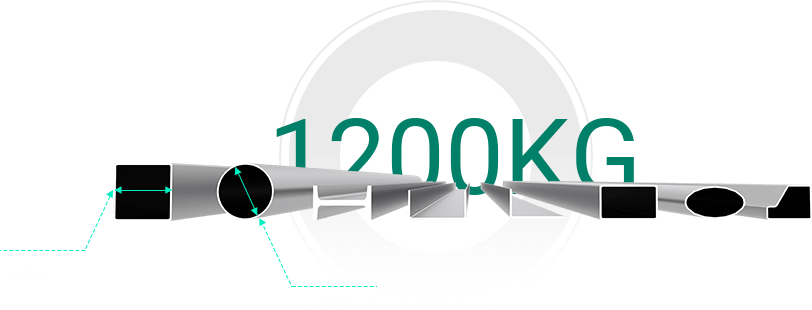

Mayor alcance de corte de tuberías

El diámetro máximo de los tubos procesados puede alcanzar los 590 mm y la carga puede alcanzar los 1200 kg. No se limita al procesamiento de tuberías circulares, cuadradas y otras tuberías convencionales, as í como de ángulos, canales, perfiles de acero H; Otros tubos de forma especial, como la forma de gota de agua, el tipo C también se puede cortar; La función de corte de ranura de ± 45° es opcional
Cabezal de corte tridimensional de cinco ejes
Puede equiparse con un cabezal de corte tridimensional de cinco ejes, que puede lograr un corte en bisel máximo de 45° y proporcionar una solución profesional de corte de tuberías para trabajos pesados.

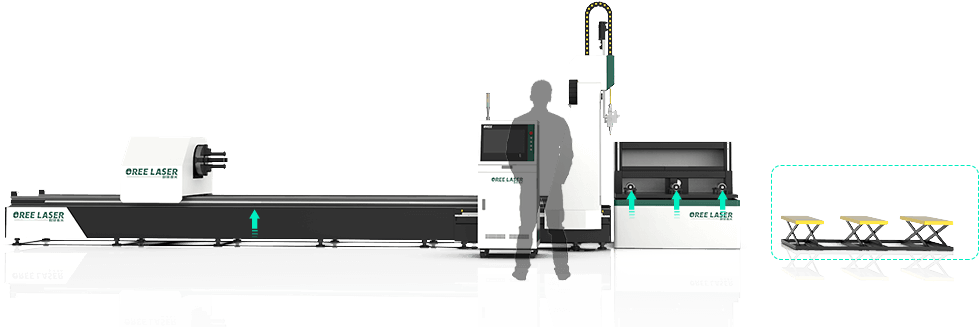

Aplicación económica, alta relación calidad - precio

El modelo de dos Chuck es simple y eficiente, tiene menos Acción de corte y alta relación calidad - precio. Soporte de alimentación ajustable, fácil de operar, soporte eficaz de tuberías; El soporte de descarga de seguimiento y la Plataforma de elevación de descarga auxiliar mejoran la precisión de corte y facilitan la descarga.
Sistema profesional de autobuses de tuberías
El sistema de bus de corte de tuberías está montado para realizar el mecanizado de alta precisión y alta calidad. 1 Software profesional de anidación 3D; 2 Rica base de datos de procesos de corte de tuberías; 3 Generar automáticamente informes y registros de procesamiento; 4 Interfaz simple, fácil de aprender, funcionamiento eficiente.

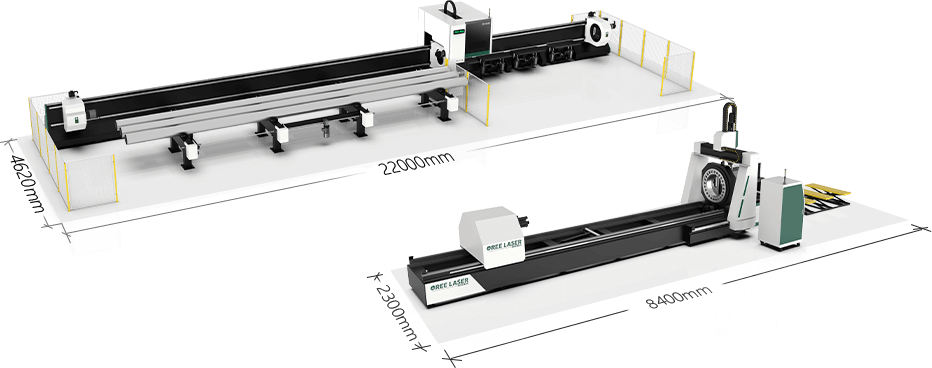

Modelo compacto

El espacio de ocupación es pequeño, en comparación con el mercado tres Chuck, cuatro Chuck PIPE Cutting Machine reduce el área de ocupación en un 30%; Al mismo tiempo, la instalación es simple, el desmontaje y el montaje son convenientes, lo que es beneficioso para la producción rápida de los clientes.
Video del producto
Parámetro técnico
mm
inch
Modelo
OR-TR6060 OR-TR12060
Energía
3000w-12000w 3000w-12000w
Diámetro de corte efectivo del tubo redondo
10-590mm 10-590mm
Diámetro de corte efectivo del tubo cuadrado
10-420mm 10-420mm
Aceleración máxima del eje Y
1.2G 1G
Longitud máxima de corte
6300mm 12300mm
Velocidad máxima del mandril
30r/min 30r/min
Modelo
OR-TR6060 OR-TR12060
Energía
3000w-12000w 3000w-12000w
Diámetro de corte efectivo del tubo redondo
0.3937-23.228inch 0.3937-23.228inch
Diámetro de corte efectivo del tubo cuadrado
0.3937-16.535inch 0.3937-16.535inch
Aceleración máxima del eje Y
1.2G 1G
Longitud máxima de corte
248.03inch 484.25inch
Velocidad máxima del mandril
30r/min 30r/min
Muestra de corte
