Máquina cortadora por láser de fibra de alta precisión OR-S

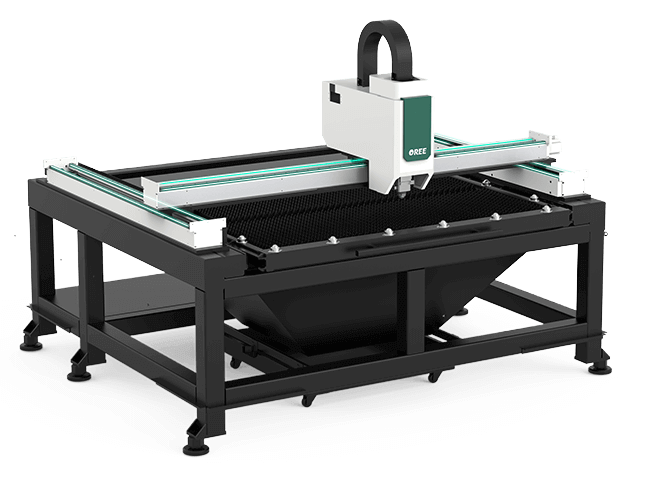

Cama soldada con sobrepeso de alta rigidez

Usando corte láser de tubería de acero de alta resistencia de 8 mm, estructura de lecho enchufable, adoptando tres procesos de soldadura como soldadura directa, la soldadura no es fácil de romper, hace que el lecho mantenga buenas propiedades mecánicas, buen rendimiento de tracción, dureza y dureza del producto.

Cabezal láser de enfoque automático

El cabezal de corte de fibra óptica con enfoque automático tiene una unidad de accionamiento de motor incorporada. La lente de enfoque es impulsada por un mecanismo lineal para cambiar automáticamente la posición dentro del rango especificado. El enfoque continuo se puede configurar mediante el programa para completar la perforación rápida de placas gruesas y el corte automático de hojas de diferentes espesores y materiales.

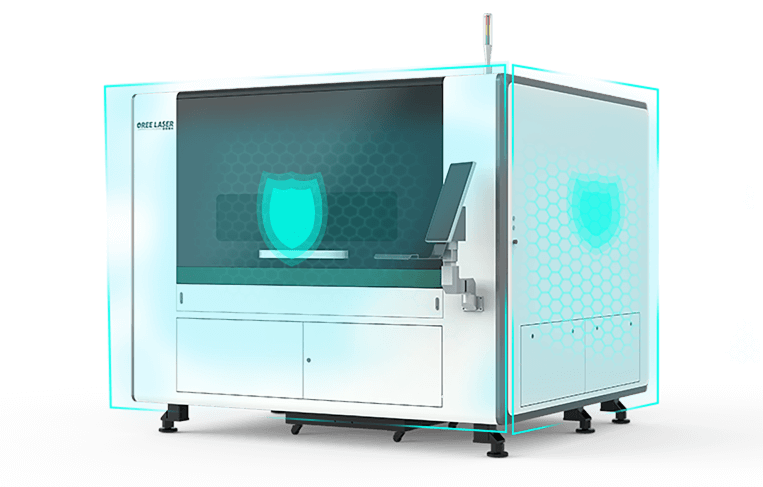

Cubierta protectora integral

La ventana de observación de vidrio protector de nivel OD4 + estándar CE europeo tiene un alto nivel de protección láser para evitar daños por láser al personal y garantizar la seguridad personal.

Tornillo doble de doble accionamiento del eje Y

Con la configuración de doble tornillo de accionamiento dual del eje Y, 4 rieles de guía funcionan de manera más estable. El eje X está equipado con 2 rieles de guía, que pueden correr más rápido, cortar con mayor precisión y cortar líneas rectas sin líneas onduladas.

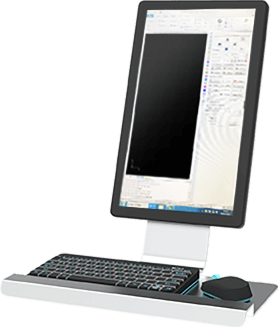

Sistema de control de plano

Corrección automática de la desviación de la unidad dual Búsqueda de bordes capacitiva de dos etapas, soporte de perforación de tres niveles y diseño automático. Cortar materiales con película, función de recordatorio de apagado, simple y fácil de operar.

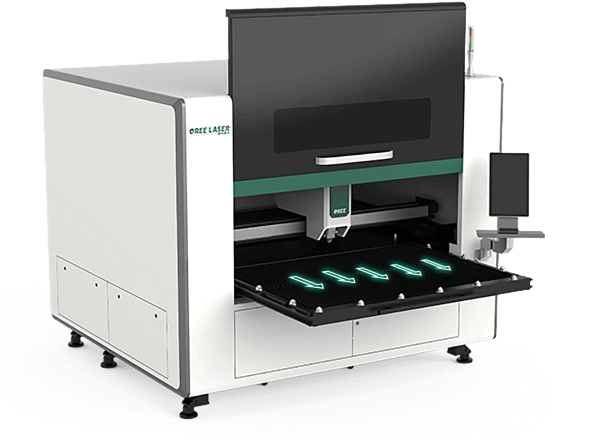

Consola deslizante horizontal

Es conveniente para el operador realizar operaciones posteriores como carga y descarga, limpieza de escoria, etc., lo cual es conveniente y sin preocupaciones.

Parámetro técnico

inch

Modelo	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Poder del laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Área de trabajo	2560*1330mm	1530*1050mm	1330*1350mm	1330*950mm
Precisión de posicionamiento	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Repita la precisión de reposicionamiento	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Velocidad máxima de movimiento	100m/min	100m/min	100m/min	100m/min
Aceleración máxima	0.8G	0.6G	0.6G	0.6G

Modelo	OR-S 1325	OR-S 1510	OR-S 1313	OR-S 1309
Poder del laser	1000w~6000w	1000w~3000w	1000w~3000w	1000w~3000w
Área de trabajo	100*52inch	60*41inch	52*53inch	52*37inch
Precisión de posicionamiento	±0.00118inch	±0.00118inch	±0.00118inch	±0.00118inch
Repita la precisión de reposicionamiento	±0.00079inch	±0.00079inch	±0.00079inch	±0.00079inch
Velocidad máxima de movimiento	100m/min	100m/min	100m/min	100m/min
Aceleración máxima	0.8G	0.6G	0.6G	0.6G
